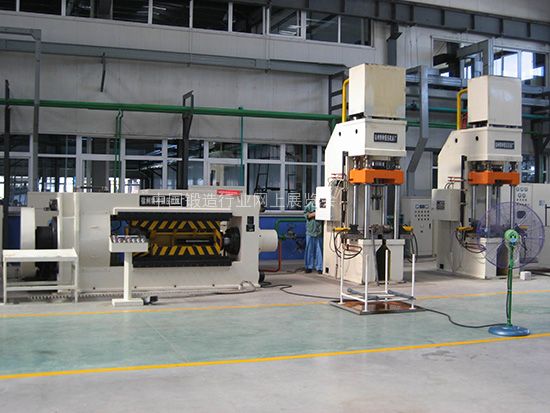

辊式系列楔横轧机是在两个轴线平行、转向相同的轧辊上, 对称地安装相同的轧模。轧模工作部分的形状如同楔劈, 故称楔形模。工件坯料的轴线与轧辊平行且置于上、下轧模和径向挡料板之间。随着轧辊的旋转,轧模的楔尖压入坯料并带动坯料旋转,使坯料径向减小，轴向伸长。轧辊旋转一周，即完成一次轧制。用于模锻制坯时，可使材料精确分配，材料利用率高；楔横轧工艺可以一模一件或一模多件轧制。
楔横轧工艺适用于轧制台阶轴类零件和其它带旋转体表面的零件, 轧制部位的形状可以是圆柱形、圆锥形和球形。例如:汽车、拖拉机的台阶轴、球头销、扳手、钳子和各种连杆的模锻坯等。有些轧件可以直接作为成品,不须再进行其它加工。
楔横轧是一种先进的锻压工艺, 它的优点主要有:
1、生产效率高；
2、材料利用率高；
3、劳动条件好, 易于机械化和自动化；
4、轧制变形时，工件与模具只部分接触，所以，模具寿命高。
D46型辊式系列楔横轧机主要参数
|
规格 |
D46-500 |
D46-630 |
D46-800 |
D46-1000 |
D46-1250 |
D46-1500 |
|
|
轧辊中心距/mm |
500 |
630 |
800 |
1000 |
1250 |
1500 |
|
|
轧辊工作
部分尺寸 |
直径/mm |
400 |
500 |
630 |
780 |
980 |
1150 |
|
长度/mm |
400 |
500 |
650 |
800 |
1100 |
1300 |
|
|
工件最大尺寸 |
直径/mm |
35 |
50 |
80 |
100 |
120 |
160 |
|
轧辊中心距调整量/mm |
±12 |
±15 |
±20 |
±25 |
±30 |
±35 |
|
|
轧辊转速/（r/min） |
14 |
12 |
10 |
8 |
6 |
5 |
|
|
轧辊相位调整量 |
±3° |
||||||
|
电动机功率/kW |
30 |
45 |
75 |
110 |
160 |
220 |
|
