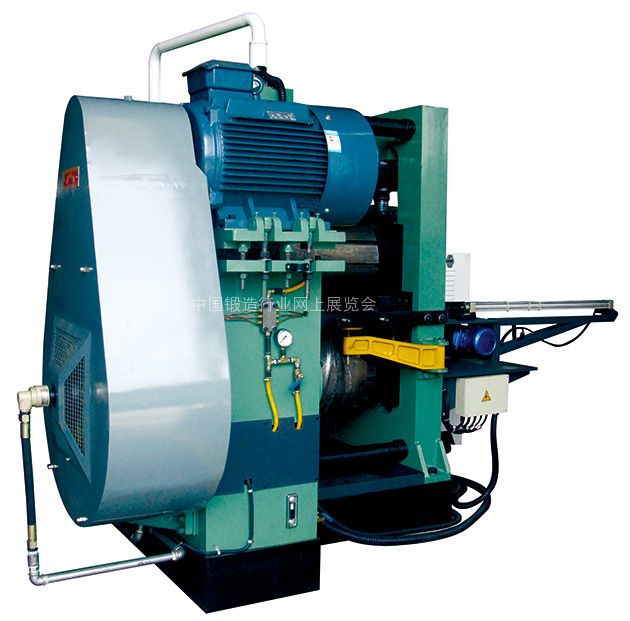

Y500(630)T型系列液压精密棒料剪断机为我公司自行研制的新型>棒料剪断机械，采用了先进的可编程序控制器（PLC），优质的电器元件与密封元件，采用了大吨位的液压油缸，在剪切圆钢时设有气动压料装置，油压托料装置可以精确控制剪切的圆钢断面的圆度误差；剪切圆钢长度时设有气动顶料装置可以更加精确的控制剪切圆钢的长度误差，减小重量误差。
该机型可以精密剪切40Cr、55钢、45钢等高硬质材料，剪切的断面圆度可以达到0.96，断面倾斜度≤1.4，重量误差在±5g，达到了国类同等产品的先进水平，是各种机型加工行业，汽车零件锻造行业，工程机械加工行业等不可缺少的产品。
|
型号
参数
|
Y315T
|
Y500T
|
Y630T
|
Y800T
|
Y1200T
|
|
最大剪切力 KN
|
3150
|
5000
|
6300
|
8000
|
12000
|
|
剪切最大直径mm
|
φ90
|
φ100
|
φ120
|
φ140
|
φ170
|
|
剪切次数s/min
|
12
|
10
|
8
|
6
|
3
|
|
挡料范围mm
|
60-580
|
65-580
|
75-600
|
100-650
|
170-670
|
|
断面倾斜度
|
≤2
|
≤2
|
≤2
|
≤2
|
≤2.5
|
|
断面圆度
|
0.95
|
0.95
|
0.95
|
0.95
|
0.94
|
|
|
±30%
|
±30%
|
±30%
|
±30%
|
±40%
|
|
气压Mpa
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
主电机
|
型号
|
YYB225S-4
|
YYB225S-4
|
YYB250S-4
|
YYB250S-4
|
YYB250S-4
|
|
功率KW
|
37
|
37
|
55
|
55
|
55
|
|
主机尺寸
|
2350*1570*1570
|
2450*1650*1770
|
2650*1850*1770
|
2750*1850*1900
|
3150*2060*2300
|
|
送料机电机
|
型号
|
MBW15-Y1.5-2C
|
MBW15-Y1.5-2C
|
MBW22-Y2.2-2C
|
MBW22-Y2.2-2C
|
MBW22-Y2.2-2C
|
|
功率kw
|
1.5
|
1.5
|
2.2
|
2.2
|
2.2
|
|
转速r/min
|
18-90
|
18-90
|
18-90
|
8-40
|
8-40
|
|
自动送料机尺寸
|
1860*1320*7000
|
1860*1320*7000
|
1860*1320*7000
|
1860*1320*7000
|
1860*1320*7000
|
|
整机重量kg
|
9000
|
12000
|
16000
|
21500
|
29500
|
注：设备主要以最大剪切力为主，技术参数以45#钢为例计算。剪切重量误差计算： 剪切圆钢直径*±30%=±圆钢重量（g）
例： φ100*±30%=±30g
|
